Mi az a hidraulika tömlő?

Mi az a Hidraulika tömlő

A hidraulikus tömlő egy rugalmas, megerősített cső, amelyet arra terveztek, hogy nyomás alatt lévő folyadékot szállítson a hidraulikus rendszer alkatrészei között, átadva a hengerek, motorok és egyéb működtetők mozgatásához szükséges erőt. Ellentétben a merev acélcsővel, a hidraulikus tömlő a mozgó alkatrészek körül meghajol és elnyeli a vibrációt, ezért ez a standard választás minden olyan helyen, ahol a berendezés működés közben elhajlik, elfordul vagy pozíciót vált. Egy komplett hidraulikus tömlőszerelvény magát a tömlőt párosítja a mindkét végére préselt hidraulikus tömlőszerelvényekkel , amely egy lezárt útvonalat hoz létre, amely a szivattyúkat, szelepeket, hengereket és tartályokat egyetlen munkakörben köti össze.

A legtöbb hidraulikus tömlő hasonló réteges szerkezettel rendelkezik, az alkalmazástól függetlenül. Egy belső cső szállítja a folyadékot és ellenáll a folyadék kémiai összetételének, egy fonott vagy spirálisan tekercselt drótból vagy textilből készült megerősítő réteg adja a tömlő nyomástartó képességét, a külső burkolat pedig védi az erősítést a kopástól, az időjárástól és az általános kopástól. Ennek a szerkezetnek a megértése sokkal könnyebbé teszi a megfelelő tömlő és a hozzáillő szerelvény kiválasztását bármely géphez.

Hogyan készül a hidraulikatömlő

Minden hidraulikus tömlő rétegekben épül fel, és ezek száma és típusa határozza meg, hogy a tömlő mekkora nyomást képes elviselni, és hogyan viselkedik hajlítás, hő és ismételt hajlítás hatására.

1. táblázat: Egy tipikus hidraulikatömlőben található magrétegek
Réteg Funkció Közös anyag
Belső cső Hordozza és tartalmazza a hidraulikafolyadékot Szintetikus gumi vagy hőre lágyuló műanyag
Megerősítés Nyomásteljesítményt és robbanási szilárdságot biztosít Fonott vagy spirál acélhuzal, textil
Külső burkolat Véd a kopás, az időjárás és a vegyszerek ellen Szintetikus gumi, poliuretán

Egyetlen huzalfonatos réteg gyakori a könnyebb tömlőkön, míg az igényes berendezésekben használt nagynyomású hidraulikus tömlők gyakran két vagy több spirális huzalréteget használnak, hogy sokkal nagyobb üzemi nyomást érjenek el anélkül, hogy az ismételt nyomási ciklusok hatására kitágulna vagy gyengülne.

A hidraulikatömlő nyomásának besorolása

A hidraulikus tömlőnyomás besorolása azt a maximális üzemi nyomást adja meg, amelyet egy tömlő biztonságosan kezelhet normál működés közben, és ezt mindig a csatlakoztatott szivattyú vagy rendszer által termelt tényleges nyomáshoz kell igazítani, nem pedig egyszerűen véletlenszerűen megválasztani. Itt két számjegy számít: a folyamatos használat során a tömlő névleges üzemi nyomása és a felszakítási nyomás, amely a meghibásodás helye, és beépített tartalékként jóval meghaladja az üzemi nyomást.

Tipikus üzemi nyomás erősítés típusa szerint Alacsony Magas Textil fonat Egyhuzalos fonat Dupla drótfonat Spirálhuzal

1. ábra: Relatív üzemi nyomáskapacitás vasalási konstrukció szerint, alacsony és nagy léptékben

A spirálisan tekercselt hidraulikatömlők általában elérik a legnagyobb nyomáskapacitást ebben az összehasonlításban, ezért a kotrógépeken, préseken és nehézemelő berendezéseken használt nagynyomású hidraulikatömlő szinte mindig spirálhuzal-erősítéssel készül, nem pedig egyetlen textilfonattal.

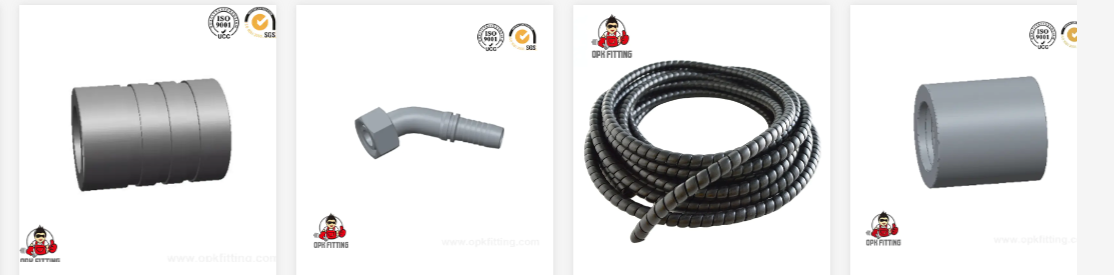

Hidraulika tömlőszerelvények és működésük

A hidraulikus tömlőszerelvények összekötik a tömlőt a szivattyúkkal, hengerekkel, szelepekkel és elosztókkal, és a szerelvény ugyanolyan fontos a szivárgásmentes rendszerhez, mint maga a tömlő. Egy szerelvényt jellemzően a tömlővégre préselnek egy illeszkedő érvéghüvely segítségével, így állandó, nyomásértékkel rendelkező hidraulikus tömlőegységet alkotnak.

Gyakori szerelvénytípusok

  • JIC szerelvények, amelyeket a 37 fokos kihajlású ülés ismer fel, és széles körben használják az általános hidraulikus berendezésekben
  • ORFS idomok, tömítés O-gyűrűs felülettel az erős szivárgásmentes csatlakozásért
  • NPT és BSP menetes szerelvények, gyakoriak a szivattyúnyílásokon és a szelepblokkon
  • Karimás szerelvények, nagyobb átmérőjű tömlőkhöz használhatók, ahol csavaros csatlakozásra van szükség
  • Gyors leválasztó csatlakozók, amelyek gyors, szerszámmentes csatlakoztatást és leválasztást tesznek lehetővé

Hidraulika tömlő szerelvény azonosítása

A hidraulikus tömlőszerelvények azonosítása általában három részlet együttes ellenőrzésén múlik, ahelyett, hogy csak a megjelenésre hagyatkozna: a menet típusa és mérete, az ülés szöge vagy a tömítés stílusa, valamint az, hogy a csatlakozás apa vagy anya. A menet átmérőjének tolómérővel történő mérése és az ülés alakjának összehasonlítása a referenciatáblázattal a legmegbízhatóbb módja annak, hogy a csere megrendelése előtt megbizonyosodjon az illesztésről.

Hogyan válasszuk ki a megfelelő hidraulikatömlő-szerelvényt

A hidraulikatömlő-szerelvény kiválasztása azzal kezdődik, hogy négy tényezőt össze kell hangolni a kiszolgálni kívánt berendezéssel, nem pedig pusztán a tömlőátmérő alapján.

  1. A rendszer üzemi nyomása, a tömlőnyomás névleges értékéhez képest megfelelő biztonsági ráhagyással megerősítve
  2. Folyadék típusa és hőmérséklete, mivel a belső cső anyagának ellenállnia kell az adott hidraulikafolyadéknak
  3. A tömlő belső átmérője úgy van méretezve, hogy fenntartsa a megfelelő áramlást túlnyomásesés vagy hőképződés nélkül
  4. Vezérlés és hajlítási sugár, mivel a minimális hajlítási sugár alá kényszerített tömlő a vártnál sokkal hamarabb elhasználódik
Üzemi nyomás vs felszakítási nyomás a tömlőméreteken keresztül 6 mm 10 mm 13 mm 19 mm 25 mm Üzemi nyomás Feltörési nyomás

2. ábra: Szemléltető kapcsolat az üzemi nyomás és a repedési nyomáskülönbség között a tömlőméretek között

Az üzemi nyomásvezeték és a felszakadó nyomásvezeték közötti rés a megfelelő névleges tömlőbe épített biztonsági ráhagyást jelenti, és ezt az árrést soha nem szabad szabad működési kapacitásként kezelni normál rendszerhasználat során.

Hidraulika tömlő beszerelési útmutató

A helyes telepítés meghosszabbítja az élettartamot, és csökkenti az idő előtti szivárgás vagy a tömlő meghibásodásának esélyét. Az alapvető hidraulikatömlő-szerelési útmutató általában ezt a sorrendet követi.

  1. Vágja le a tömlőt négyszögletesen, és tisztítsa meg, távolítsa el a meglazult erősítőhuzalt a vágott végről
  2. Válassza ki a megfelelő idomot és érvéghüvelyt a tömlőméret és az erősítés típusa alapján
  3. Préselje a szerelvényt a gyártó által az adott tömlő és szerelvény kombinációhoz megadott krimpelési átmérőre
  4. A tömlőt úgy vezesse, hogy az éles hajlítások a minimális hajlítási sugár alatt ne legyenek, és távol a forró felületektől vagy mozgó alkatrészektől
  5. Rendszeres időközönként támassza meg bilincsekkel a hosszú tömlőjáratokat, hogy megakadályozza a megereszkedést és a dörzsölést
  6. Nyomásvizsgálat a kész szerelvényen, mielőtt teljes körűen üzembe helyezné

Hidraulikatömlő karbantartási ellenőrzőlista

A rutinellenőrzés jóval azelőtt észleli a legtöbb tömlőproblémát, hogy leállást okozna. Egy praktikus hidraulikatömlő-karbantartási ellenőrzőlista a következő pontokat fedi le minden ellenőrzési kör során.

  • Ellenőrizze, hogy a külső burkolat nincs-e repedés, kopás, hólyagosodás vagy látható erősítőhuzal
  • Vizsgálja meg a szerelvényeket, hogy nincs-e rajta szivárgás, korrózió vagy elmozdulás jele a krimpelési területen
  • Ellenőrizze, hogy a tömlővezetés nem érintkezett-e forró alkatrészekkel vagy éles szélekkel
  • Keresse a tömlő hossza mentén megtört, csavarodott vagy lapított részeket
  • Jegyezze fel a tömlő korát, és cserélje ki azokat a szerelvényeket, amelyek elérték az ajánlott szervizintervallumot
A hidraulikatömlő meghibásodásának gyakori okai Kopás és dörzsölés Magas Helytelen útválasztás Magas Túlnyomásos használat Mérsékelt Ózon és hőhatás Mérsékelt Illesztési fáradtság Alacsonyer

3. ábra: A tömlő meghibásodása mögötti gyakori tényezők szemléltető rangsorolása a helyszínen

A hidraulika tömlőtípusok összehasonlítása

A különböző tömlőkonstrukciók eltérően teljesítenek ugyanazon gyakorlati intézkedéscsoporton belül, ami hasznossá teszi az egymás melletti összehasonlítást egy lehetőség szűkítésekor.

Nyomás kapacitás Kopásállóság Hőmérséklet tartomány Rugalmasság Rezgéselnyelés Egyhuzalos fonat Spirálhuzal Hose

4. ábra: Öt gyakorlati mérőszám összehasonlító teljesítménye relatív skálán

A spirálhuzalos tömlő általában a nyomáskapacitás és a kopásállóság tekintetében vezet, ami illeszkedik a nehézgépeken való általános használatához, míg az egyhuzalfonatos tömlő könnyebb és rugalmasabb marad, így gyakori választás a szűkebb elvezetésű és gyakori mozgású berendezéseknél.

Hidraulikatömlő-szerelvényekre támaszkodó iparágak

A hidraulikus tömlő és a hidraulikus tömlőszerelvények az ipari berendezések széles körében jelennek meg, ahol folyadékenergiát használnak mozgás vagy erő generálására.

2. táblázat: Általános iparágak és tipikus hidraulikatömlő alkalmazások
Ipar Tipikus alkalmazás
Mérnöki gépek Kotró, rakodó és daru hidraulikus körei
Kohászat és Bányászat Nehéz préssorok és anyagmozgató berendezések
Kőolaj és Vegyipar Folyadéktovábbító vezetékek, amelyek ellenállnak bizonyos technológiai folyadékoknak
Szállítás és tengeri Fedélzeti gépek és kormányhidraulikus rendszerek
Repülési és katonai Földi támogatás és speciális mobil berendezések
Építés Betonszivattyúk, liftek és kompakt berendezések

Az OPK FITTING Hidraulikus Berendezések Gyáráról

Az OPK FITTING Hydraulic Equipment Factory hidraulikus tömlők, hidraulikus tömlőszerelvények és adapterek speciális gyártója a Zhejiang tartománybeli Ningbo városában, egy olyan területen, amelyet régóta a hidraulikus csőgyártás központjaként ismernek el Kínában. -val több mint 10 éves gyártási tapasztalat , a gyár a nyomásszintek, tömlőméretek és szerelvénytípusok széles skáláját fedi le a gépek, a kohászat, a kőolaj, az építőipar, a hajózás, a repülőgépipar, a mezőgazdaság, a gyógyszeripar és az élelmiszeripar területén.

A gyári gyártás teljes folyamatot követ, beleértve a csővágást, a gumicsupaszítást, a tömlőpremelést, a próbanyomás-tesztet és az öblítést. A könyökcsuklókat egy integrált gyártási folyamat során állítják elő, nagyfrekvenciás fűtőberendezések és számítógépes vezérlésű csőhajlítók segítségével, amelyek támogatják a tiszta szerkezetet és a megbízható felületet a létesítményt elhagyó minden hidraulikus tömlőegységen. A csapat képzett tervezői szakemberekből áll, akik a termékteljesítményre és a rugalmas ügyfélszolgálatra összpontosítanak, és a gyár termékeit a Közel-Keleten, Európában és az Egyesült Államokban szállítják a vásárlóknak.

Gyakran Ismételt Kérdések

  • Q1. Melyik hidraulika tömlőt válasszam

    Illessze a tömlőt a rendszer üzemi nyomásához, a folyadék típusához, a hőmérséklet-tartományhoz és a szükséges hajlítási sugárhoz, ne csak az átmérő alapján válasszon.

  • Q2. Melyik hidraulikus szerelvény a legjobb

    A megfelelő illesztés a berendezésen lévő csatlakozómenet típusától függ, mint például a JIC, ORFS, NPT vagy BSP, így az azonosítás a kiválasztás előtt áll.

  • Q3. Milyen nyomásértékre van szükségem

    Ellenőrizze a szivattyú vagy a rendszer által generált maximális üzemi nyomást, és válasszon egy tömlőt, amely a fenti érték felett van, megfelelő biztonsági ráhagyással.

  • Q4. Hogyan lehet azonosítani a hidraulikus tömlőszerelvényeket

    Mérje meg a menet átmérőjét, ellenőrizze az ülés dőlésszögét vagy a tömítés stílusát, és ellenőrizze, hogy a csatlakozás apa vagy anya, mielőtt gyufát rendelne.

  • Q5. Hogyan kell leolvasni a hidraulikatömlők jelöléseit

    A tömlő layline szövege általában a belső átmérőt, az üzemi nyomást, a hőmérsékleti tartományt és a gyártási tétel adatait sorolja fel a külső burkolat mentén.

  • Q6. Hogyan történik az áruk kiszállítása az ügyfelekhez

    A szállítmányok általában tengeri úton haladnak, mivel a gyár a ningboi kikötő közelében található, és a ningboi és a sanghaji repülőtereken keresztül sürgős megrendelés esetén a légi áruszállítás elérhető.

  • Q7. Milyen alkalmazási területeket fednek le a termékek

    A termékek hidraulikus és folyadékszállító rendszereket szolgálnak ki mérnöki gépek, kohászat, kőolaj, bányászat, építőipar, vegyipar, hajózás, repülőgépipar és katonai területeken.

  • Q8. Hogyan néz ki a fizetési mód

    Az olyan feltételeket, mint a FOB, CIF vagy CNF, az árajánlat megerősíti, a tömegtermelési megrendeléseket általában letétként rendezik, majd a szállítás előtti egyenleget, és kérésre havi elszámolásra is lehetőség van.
