Mi az ipari tömlőszerelvény? Teljes útmutató

Milyen egy Ipari tömlőszerelvény Van és miért számít

An Az ipari tömlőszerelvény az a csatlakozóelem, amely egy rugalmas tömlőt csőhöz, szelephez, szivattyúhoz, hengerhez vagy más tömlőhöz csatlakoztat , lezárja a csatlakozást, hogy a folyadék vagy a gáz szivárgás nélkül áthaladhasson a rendszeren. Jellemzően egy csatlakozótestből, egy érvéghüvelyből vagy hüvelyből áll, amely a tömlőt fogja meg, és egy menet vagy karima interfészből az ellenkező végén, amely illeszkedik a rendszer többi részéhez.

A legtöbb ma értékesített ipari tömlőszerelvény ipari szabványos tömlőszerelvényként készül, ami azt jelenti, hogy a menetforma, a tömítési szög és a méretek egy elismert specifikációt, például SAE, DIN, ISO vagy BS-t követnek, nem pedig egyedi tervezést. Ez a szabványosítás az, ami lehetővé teszi, hogy egy gyártásból származó szerelvény megbízhatóan párosuljon egy teljesen máshol gyártott tömlővel, szeleppel vagy hengernyílással, ami rendkívül fontos a hidraulikus és folyadékszállító rendszerekben, ahol az eltérés nyomás alatti szivárgást jelenthet, nem pedig kisebb kényelmetlenséget.

Az útmutató további része végigvezeti a szabványos tömlőszerelvény felépítését, a menet- és tömítési szabványok összehasonlítását, a hidraulikus tömlőszerelvény méretezését egy adott nyomáshoz és tömlőátmérőhöz, és mire kell figyelni egy ipari tömlőszerelvény-gyártónál.

Mi az a Szabványos tömlőszerelvény

A szabványos tömlőszerelvény egy publikált méret- és menetspecifikáció szerint készült csatlakozó, nem pedig egyedi vagy szabadalmaztatott geometria. A hidraulikus és ipari tömlők munkája során a legszélesebb körben hivatkozott specifikációk közé tartoznak az SAE egyenes menetes és peremes szerelvények, az európai berendezésekben elterjedt DIN metrikus szerelvények, a határokon átnyúló berendezések kompatibilitására használt ISO-idomok, valamint a brit és a nemzetközösségi piacon elterjedt BS-idomok.

Az ipari szabványos tömlőszerelvény kiválasztása a szabadalmaztatott kivitel helyett általában leegyszerűsíti a jövőbeni karbantartást, mivel a cserealkatrészek egynél több gyártósorról is beszerezhetők a csatlakozási pont áttervezése nélkül.

Az ipari tömlőszerelvények működése: Alapelemek

Minden ipari tömlőszerelvény három funkcionális zónán osztozik, függetlenül a menetszabványtól vagy a tömlőmérettől.

Tömlőcsatlakozó és érvéghüvely

A tengelykapcsoló test beilleszkedik a tömlővégbe vagy fölé, és egy hüvely vagy hüvely a tömlő köré préselődik a préselés során, hogy rögzítse a szerelvényt a helyén, és tömítse a külső tömlőréteget a szerelvényszárhoz.

Menet és tömítés interfész

A szerelvény ellenkező végén a menet vagy a karima van, amely a rendszer többi részéhez kapcsolódik. A tömítés egy kúpos meneten keresztül történik, amely érintkezéskor tömít, egy párhuzamos meneten keresztül, amely O-gyűrűvel vagy ragasztott alátéttel párosul, vagy egy peremén és kúpos interfészen keresztül, amely a fém-fém érintkezés révén tömítő nyomatékkal történik.

Crimped versus újrafelhasználható szerelvények

A krimpelt idomok tartósan rácsavarhatók a tömlőre krimpelőgéppel, és nem távolíthatók el a tömlő elvágása nélkül, míg az újrafelhasználható vagy terepen rögzíthető idomok csavarozhatók vagy rögzíthetők a tömlővégre, és szétszedhetők és visszaszerelhetők, ami alkalmas olyan helyszíni javítási helyzetekre, ahol nem áll rendelkezésre krimpelőgép.

Nagynyomású tömlőszerelvény méretezése tömlőátmérő szerint

Az üzemi nyomáskapacitás általában csökken a tömlő belső átmérőjének növekedésével, mivel egy nagyobb furathoz arányosan vastagabb erősítőrétegre van szükség, hogy ugyanazt a falfeszültséget megtartsa. A kis átmérőjű tömlőn lévő nagynyomású tömlőszerelvény gyakran lényegesen nagyobb üzemi nyomást tud kezelni, mint az azonos szerelvénycsalád egy nagyobb átmérőjű tömlőn , ezért az egyedüli átmérő szerinti méretezés a nyomásérték ellenőrzése nélkül gyakori specifikációs hiba.

1. ábra: Általános referencia üzemi nyomássávok a tömlőfurat mérete szerint. A tényleges névleges értékek a megerősítő rétegektől, a szerelvény kialakításától és az alkalmazott biztonsági tényezőtől függenek.

A hidraulika tömlőszerelvény kiválasztásának kritériumai

Az átmérőn és a nyomáson túl számos egyéb paraméter határozza meg, hogy egy hidraulikatömlő-szerelvény megbízhatóan működik-e egy adott rendszerben.

2. ábra: Általános leértékelési trend, amely az üzemi hőmérséklet emelkedésével csökkenő nyomáskapacitást mutat, a névleges hidegnyomás százalékában kifejezve.

A menetes tömlőszerelvény-típusok magyarázata

A menetes tömlőszerelvény többféle menet- és tömítési geometriát használhat, és a nem megfelelő kettő összekeverése az egyik leggyakoribb oka a hidraulikus rendszer szivárgó csatlakozásának.

NPT-szál

National Pipe Tapered menettömítések a külső és belső kúpos menetek egymásba ékelésével, általában menettömítéssel, és általános ipari és mezőgazdasági berendezéseken.

BSP szál

A British Standard Pipe menet kúpos és párhuzamos formában is kapható, a párhuzamos változat pedig egy ragasztott alátéten keresztül tömít, nem pedig a menet interferenciáján, ami általános az európai és a nemzetközösségi piacokon.

JIC szál

A Joint Industry Council szerelvényei 37 fokos perem tömítést használnak párhuzamos meneten, ami erős fém-fém tömítést ad, amely jól működik vibráció alatt is, és széles körben használják az észak-amerikai hidraulikus rendszerekben.

ORFS szál

Az O-gyűrűs homloktömítés szerelvényei lapos felületű O-gyűrűt használnak perem- vagy menettömítés helyett, így az egyik legszivárgásállóbb csatlakozást biztosítják a nagynyomású hidraulikus alkalmazásokhoz.

Metrikus szál

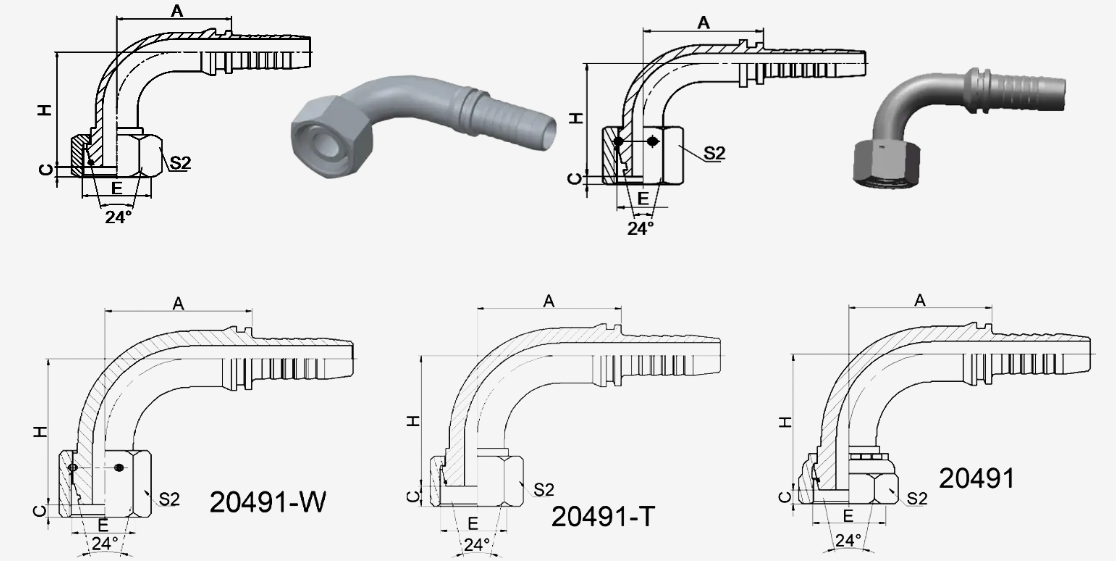

A metrikus menetes szerelvények, amelyeket gyakran 24 fokos kúppal és O-gyűrűvel párosítanak, általánosak az európai gyártású gépeken, és egyre inkább előírják a globális piacokra tervezett berendezéseken.

3. ábra: Általános referencianyomás képesség menet és tömítés geometriája szerint. A tényleges besorolások a szerelvény méretétől, anyagától és a gyártó kialakításától függően változnak.

Anyag- és bevonatválasztás ipari tömlőszerelvényekhez

A szénacél továbbra is a legelterjedtebb szerelvénytest anyaga az általános hidraulikus szolgáltatásokhoz, általában cinkkel vagy cink-nikkel bevonattal van ellátva, hogy ellenálljon a tárolás és a helyszíni használat során a felületi korróziónak. A rozsdamentes acél szerelvények megmunkálása többe kerül, de sokkal jobban ellenállnak a korróziónak tengeri, vegyi, élelmiszeripari és gyógyszerészeti környezetben, ahol a mosás vagy a sóterhelés rutinszerű. A sárgaréz szerelvények főleg alacsonyabb nyomású levegő- és vízvezetékeken jelennek meg, ahol a megmunkálhatóság és a mérsékelt korrózióállóság többet jelent, mint a maximális nyomáskapacitás.

4. ábra: Öt gyakorlati tényező relatív összehasonlítása egy általános ötfokú műszaki referenciaskálán.

Ipari tömlőszerelvényekre támaszkodó iparágak

Az ipari és ipari szabványos tömlőszerelvények mindenhol megjelennek, ahol a folyadéknak vagy gáznak rugalmas csatlakozáson keresztül kell mozognia, nem pedig merev csővezetéken. A gyakori ágazatok a következők:

• Építőipari és földmunkagépek hidraulikus körei
• Mezőgazdasági berendezések és munkagépek hidraulika
• Tengeri és hajófedélzeti folyadékrendszerek
• Kohászati és kőolajfeldolgozó üzemek csővezetékei
• Egészségügyi szerelvényeket igénylő élelmiszer- és gyógyszeripari feldolgozósorok
• Űrrepülési és űrrepülési földi támogató berendezések

Minden szektor az anyagok, a menetszabvány és a tömítési módszer egy adott kombinációját részesíti előnyben, a kezelt folyadékok, a környezeti környezet és a karbantartás miatti szétszerelés gyakorisága alapján.

Egyedi tömlőszerelvények és OEM tömlőszerelvények

A szabványos katalógus-szerelvények a legtöbb alkalmazást lefedik, de egyes berendezések elrendezései olyan egyedi tömlőszerelvényt igényelnek, amely egy adott hajlítási szög, hossz vagy nyíláskonfiguráció köré épül, amelyhez a katalógusrész nem tud illeszkedni. Az OEM tömlőszerelvények, amelyeket az ügyfél saját rajza vagy mintadarabja alapján gyártanak, lehetővé teszik a berendezésgyártóknak, hogy olyan szerelvényt építsenek be, amely pontosan illeszkedik a borítékhoz és a szerelési követelményeikhez, ahelyett, hogy az elrendezést egy szabványos alkatrészhez igazítanák.

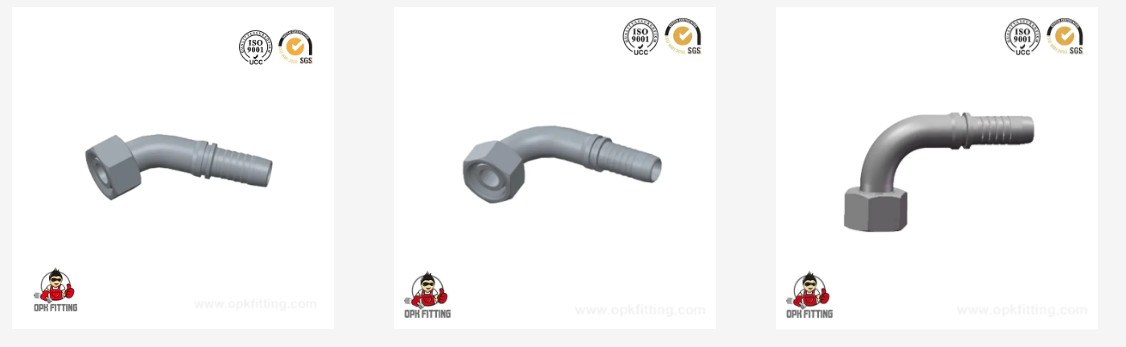

A könyökcsuklók gyakori egyedi igények, mivel a hajlítási szög és a sugár nagymértékben eltér a gépek kialakításától. A könyökcsukló nagyfrekvenciás fűtőberendezéssel és számítógép-vezérelt csőhajlítóval történő integrált alakítási eljárással történő gyártása általában szorosabb méretkonzisztenciát biztosít a gyártás során, mint a különálló hegesztett szegmensekből összeállított szerelvények.

A beszerelés és a krimpelés bevált gyakorlatai

A megfelelő szerelési technika megóvja a tömítés integritását és a hidraulikus tömlőszerelvény élettartamát. A krimpelési műveletekből származó helyszíni adatok következetesen néhány olyan lépésre utalnak, amelyek megakadályozzák a korai hibák többségét.

1. Vágja le a tömlő négyzetét egy megfelelő tömlővágó szerszámmal, nem pedig kézi fűrésszel, mivel a ferde vágás megakadályozza a hüvely érintkezését.
2. Csak a külső burkolatot szabad lecsupaszítani, ha a szerelvény kialakítása húzott tömlőt kíván meg, pontosan követve a szerelvény gyártójának szalaghosszát.
3. A préselés előtt illessze be teljesen a tömlőt a szerelvénybe, hogy a megerősítő réteg a hüvely teljes hosszában feküdjön.
4. Állítsa be a krimpelőgépet az adott szerelvény- és tömlőkombinációhoz előírt pontos szerszámméretre és nyomásra.
5. Futtasson próbanyomás-tesztet a kész szerelvényeken, mielőtt azok üzembe helyezik őket, hogy megbizonyosodjon arról, hogy nincs szivárgás a krimpelési vagy menetes felületen.
6. Öblítse le és fedje le a kész szerelvényeket, hogy ne kerüljön szennyeződés a furatba beszerelés előtt.

Ipari tömlőszerelvény-gyártó kiválasztása

Ipari tömlőszerelvény-gyártó vagy ipari tömlőszerelvény-beszállító kiválasztásakor a katalógusoldalon túl kell nézni a gyártási kapacitás felé, mivel a konzisztens krimpelés minősége és méretpontossága a teljes rendelési futás során ugyanolyan fontos, mint a kezdeti mintadarab.

Az OPK FITTING Hydraulic Equipment Factory a hidraulikacsövek és -adapterek gyártása köré épülő tömlőszerelvény-gyár egyik példája, amely tömlőszerelvényeket, adaptereket és rugalmas hidraulikus tömlőket fed le számos nyomásszinten és méretben. Az ilyen létesítményekből származó termékeket jellemzően hidraulikus és folyadékszállító rendszerekben alkalmazzák a gépekben, a kohászatban, a kőolajiparban, az építőiparban, a hajógyártásban, a repülőgépiparban, a földi berendezésekben, a mezőgazdaságban, a gyógyszeriparban és az élelmiszer-feldolgozásban. A gyár a kínai Zhejiang tartományban található Ningbo városból működik, egy olyan régióban, ahol a hidraulikus csőgyártás régóta fennálló bázisa és erős szállítási infrastruktúrája van mind a tengeri, mind a légi exportútvonalaknak.

Az ilyen létesítményekben a gyártási lépések jellemzően csővágást, gumicsupaszítást, tömlőpréselést, próbanyomás-tesztet és öblítést foglalnak magukban, amelyeket maguknak a szerelvénytesteknek a CNC megmunkálási kapacitása támogat. Amikor egy ipari tömlőszerelvény-gyártót egy másikkal hasonlítanak össze, a mérnökök gyakran kérdezik a CNC-gépek számáról és az általános gyártási kapacitásról, a fizikai és méretbeli tulajdonságok házon belüli tesztelési képességéről, valamint arról, hogy a gyár támogatja-e mind az OEM tömlőszerelvényeket, amelyek a vevői rajzok alapján készültek, mind a szabványos katalógusgyártást egymás mellett.

Gyakran Ismételt Kérdések

• 1. kérdés: Mi az ipari tömlőszerelvény

  V: Ez az a csatlakozóelem, amely egy flexibilis tömlőt egy csőhöz, szelephez, szivattyúhoz vagy hengernyíláshoz csatlakoztat, így lezárja a csatlakozást, hogy a folyadék vagy a gáz szivárgás nélkül áthaladhasson a rendszeren.

• 2. kérdés: Mi az a szabványos tömlőszerelvény

  V: Ez egy közzétett menet- és méretspecifikáció, például SAE, DIN, ISO vagy BS szerinti szerelvény, amely lehetővé teszi, hogy megbízhatóan illeszkedjen egynél több gyártási forrásból származó alkatrészekhez.

• 3. kérdés: Mire használják a tömlőszerelvényeket?

  V: Hajlékony tömlőszakaszokat csatlakoztatnak merev csővezetékekhez, szivattyúkhoz, szelepekhez és hengerekhez hidraulikus, pneumatikus és általános folyadékszállító rendszerekben.

• 4. kérdés: Hogyan működnek az ipari tömlőszerelvények

  V: Egy érvéghüvely vagy hüvely összenyomódik a tömlő körül, hogy megragadja és tömítse azt a szerelvénytesthez, míg a másik vége egy megfelelő meneten vagy karimás interfészen keresztül csatlakozik a rendszerhez.

• K5: Mi a különbség a krimpelt és az újrafelhasználható tömlőszerelvény között?

  V: A préselt idomot tartósan rácsavarják a tömlőre egy krimpelőgéppel, míg az újrafelhasználható idom csavarja vagy szorítja a tömlővéget, és a tömlő elvágása nélkül eltávolítható és visszaszerelhető.

• 6. kérdés: Hogyan válasszam ki a megfelelő menettípust a hidraulikus tömlőszerelvényhez

  V: Először illessze a menettípust az illesztőberendezés nyílásához, majd ellenőrizze, hogy a szerelvény nyomásértéke és tömítési típusa megfelel-e az üzemi nyomásnak és a folyadéknak.

• Q7: Milyen termékeket tud biztosítani

  V: A gyártás a SAE, DIN, ISO, BS és más nemzetközi szabványok szerint készült tömlőcsatlakozókra, hüvelyekre, átmeneti szerelvényekre és hidraulikus csatlakozókra terjed ki.

• 8. kérdés: Mi a helyzet a vállalat termelési kapacitásával?

  V: A gyár több mint 100 CNC szerszámgépet üzemeltet, amelyet a szerelési tervezésre és a folyamatfejlesztésre összpontosító kutató-fejlesztő csapat támogatja.

• 9. kérdés: Hogyan biztosítja a cége a termékminőséget

  V: Minden gyártási folyamat magában foglalja az inline ellenőrzést, és a késztermékeket a vevői követelmények és a nemzetközi szabványok szerint tesztelik egy házon belüli ellenőrző rendszer segítségével, amely lefedi az anyagtulajdonságokat és a méretpontosságot.

• Q10: Szabványos alkatrészeket gyárt?

  V: A gyártás elsősorban nemzetközi szabványos alkatrészspecifikációkon alapul, amelyek támogatják a közös menet- és csatlakozási szabványok közötti kompatibilitást.

• 11. kérdés: Mennyi ideig tart a válasz megérkezése a kérdés elküldése után?

  V: Munkanapokon a megkeresésekre általában a beérkezéstől számított négy órán belül válaszolnak.

• Q12: Tud-e egyedi vagy OEM tömlőszerelvényeket biztosítani

  V: Igen, az egyedi tömlőszerelvényeket és az OEM tömlőszerelvényeket az ügyfél rajzai vagy mintadarabok alapján fejlesztik és gyártják, beleértve az egyedi könyökcsukló-konfigurációkat is.
